Ortofoto con drone: cos’è, come si ottiene e quando serve

Una foto scattata dall’alto sembra una mappa, ma non lo è: gli oggetti più vicini all’obiettivo appaiono più grandi, gli edifici si inclinano verso i bordi, le distanze cambiano da un punto all’altro dell’immagine. L’ortofoto corregge queste deformazioni e restituisce un’immagine a scala uniforme, su cui si misura come su una planimetria.

Come si ottiene

1. Pianificazione del volo. Si definiscono quota, sovrapposizione tra le immagini e risoluzione al suolo in base a cosa si deve misurare.
2. Acquisizione. Il drone sorvola l’area su strisciate parallele e scatta centinaia di immagini sovrapposte. Quando serve un riferimento preciso, si rilevano punti di controllo a terra.
3. Elaborazione fotogrammetrica. Il software riconosce gli stessi punti in più immagini, ricostruisce la superficie del terreno e degli edifici e proietta ogni pixel nella sua posizione reale.
4. Controllo. L’accuratezza del risultato viene verificata sui punti di controllo e dichiarata nella consegna.

Il risultato è un’immagine georeferenziata: ogni punto ha coordinate note e può essere sovrapposto a cartografia, catastale o progetto.

Ortofoto, modello 3D e nuvola di punti

Dalla stessa acquisizione si ottengono prodotti diversi. L’ortofoto risponde alle domande in pianta: superfici, distanze, posizioni. Il modello 3D e la nuvola di punti servono quando contano le quote: volumi, pendenze, sezioni, facciate. Spesso si consegnano insieme.

Quando serve

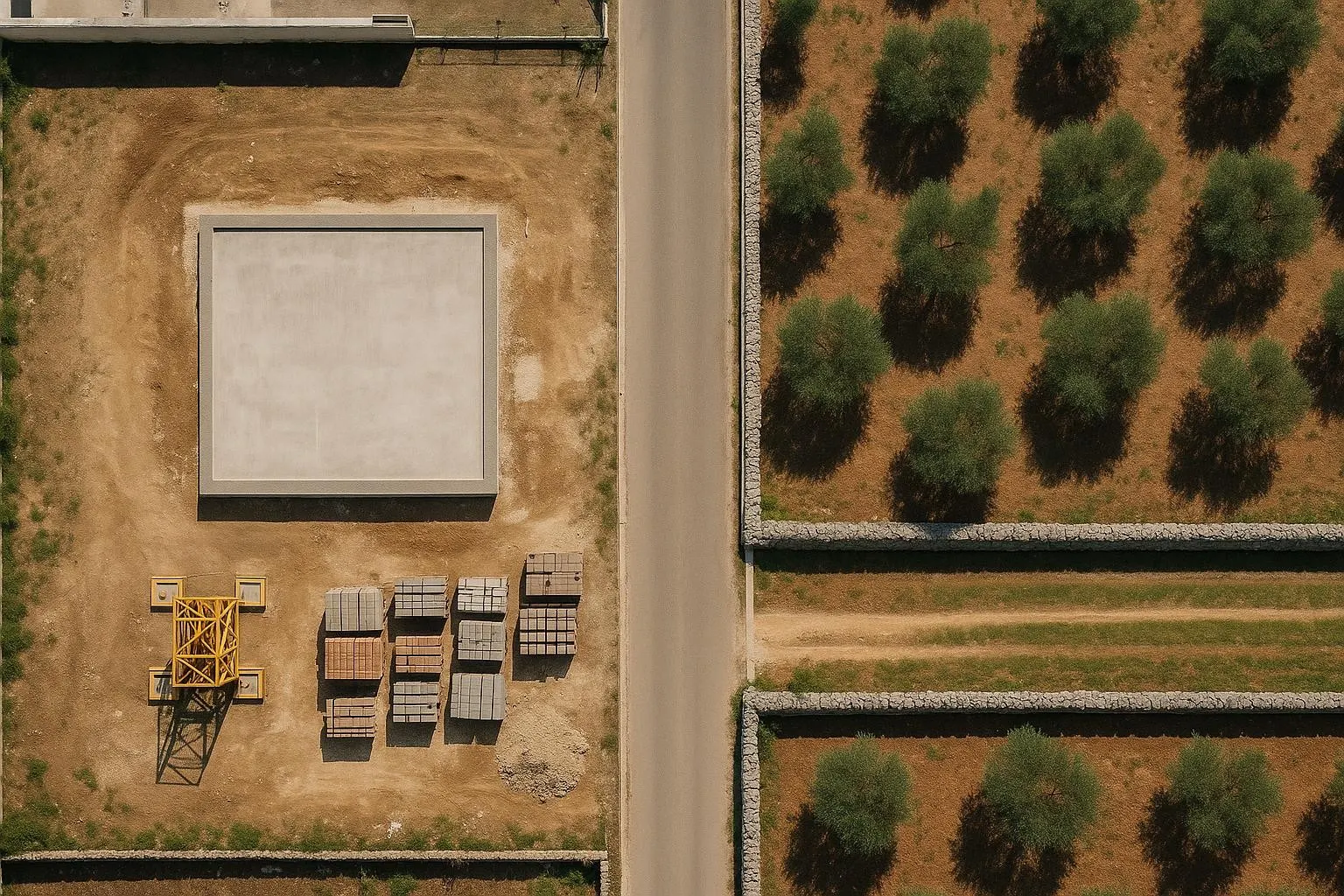

• Cantieri: documentazione dello stato di avanzamento, con immagini confrontabili nel tempo
• Terreni e aree: base aggiornata per progetti, frazionamenti o verifiche dello stato dei luoghi
• Impianti fotovoltaici: mappa su cui georeferenziare moduli e anomalie termiche
• Coperture: superfici di falda e posizione delle criticità
• Contenziosi e sinistri: documentazione datata e misurabile dello stato dei luoghi

Limiti

L’ortofoto mostra ciò che è visibile dall’alto: sotto la vegetazione fitta o sotto una tettoia il terreno non compare. Risoluzione e accuratezza dipendono dalla quota di volo e dai punti di controllo, e vanno concordate prima del rilievo in base all’uso previsto.
